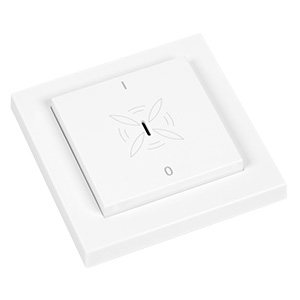

Der Funk-Sensor SH01 ist eine Kombination aus Feuchtesensor und Tastschalter.

Der Feuchtesensor misst zyklisch die relative Luftfeuchtigkeit und sendet beim Überschreiten bzw. beim wieder Erreichen definierter Werte, ein Schaltsignal an einen Easywave-Funkempfänger. Dieser kann dann angeschlossene Geräte, z. B. Ventilatoren oder elektrische Fensteröffner schalten.

Die Tasterfunktion ist eine Standard-Easywave-Anwendung zum EIN- bzw. AUSSchalten elektrischer Verbraucher.

Der Sensor passt in Abdeckrahmen mit einem Ausschnittsmaß von 55x55 mm.

SH01E5002-01-02K
Technische Daten
Codierung Werkscodierung mit Easywave-Telegramm
Frequenz 868,30 MHz
Kanäle 2
Reichweite typisch 150 m bei guten Freifeldbedingungen
Spannungsversorgung 1x 3V-Batterie, CR2032
alternativ: 12-24 V AC/DC drahtgebunden
Messbereich 1-99 % relative Luftfeuchte (rF)
Genauigkeit +/- 5 % (bei 30-70 % rF)
Schaltwerte >74 % rF; schneller Anstieg um 4 % ab >40% rF
Funktion Erfassen und Weiterleiten der Luftfeuchtigkeit,
Schalten EIN/AUS (2-Tast-Bedienung)
Betriebstemperatur -20 °C bis +60 °C
Abmessungen Taste: 55 x 55 x 9 mm
Montageplatte: 71 x 71 x 1,5 mm
Gewicht 32,0 g (inklusive Batterie)
Farbe weiß ähnlich RAL 9003
Lieferumfang
  • Feuchtesensor
  • Batterie
  • Montageplatte
  • Befestigungsmaterial
  • Bedienungsanleitung
Zubehör (optional)
RTS22-ACC-01-01P Montageplatte, weiß

RTS22-ACC-01-01P
Ausführungen
Produktnummer Beschreibung Funktion
SH01E5002-01-02K Feuchtesensor 2-Kanal
weiß, 3V oder 12-24V
1. automatisches übertragen
von Schaltbefehlen: EIN/AUS
2. manuelles Schalten:
1x EIN/AUS oder 2x IMPULS
Kompatibilität
Der Feuchtesensor SH01 ist mit verschiedenen Designs von Abdeckrahmen mit dem Ausschnittsmaß 55 x 55 mm, wie in folgender Tabelle aufgeführt, kompatibel.
HerstellerProdukte (Markenartikel)
BERKER B1
B3
B7 Glas
S1
GIRA E2
Event
Esprit
Standard55
JUNG A500
AS500
A Creation
Aplus
MERTEN M-Arc
M-Plan
M-Smart
M-Star
ELSO JOY
RIVA mit Kombirahmen 55
SCALA mit Kombirahmen 55
FASHION mit Kombirahmen 55
Die Namen, Begriffe, Zeichen sind gegebenenfalls geschützte Marken
und Warenzeichen der jeweiligen Unternehmen/Rechteinhaber.
