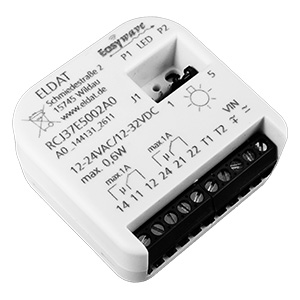

Der Unterputz-Empfänger RCJ37 findet vorrangig in der Erweiterung bestehender Systeme seinen Einsatz.

Mit seinen zwei potenzialfreien Relaiskontakten können die verschiedensten Anlagen um eine Funkschnittstelle erweitert werden.
Das Umrüsten eines Garagentorantriebes ist genauso einfach möglich wie das Einbinden von Easywave-Sendern in Hausrufsysteme.

Der RCJ37 wird dabei mit 12-24 V AC oder 12-32 V DC betrieben und kann bis zu 128 Sendecodes einlernen.

Die flache Bauweise erleichtert die Installation in Unterputzdosen, hinter Schaltern oder hinter Steckdosen.
RCJ37E5002A0-K
Technische Daten
Codierung Easywave
Bis zu 128 Sender können eingelernt werden.
Frequenz 868,30 MHz
Kanäle 2
Spannungsversorgung 12-24 V AC
12-32 V DC
Leistungsaufnahme 0,18 W Stand by
0,6 W max. ohne Last
Betriebsarten TOTMANN (max. 36 Sekunden)
EIN/AUS (2-Tast-Bedienung)
IMPULS (1 Sekunde)
MOTOR (AUF/ZU)
MOTOR (AUF/STOPP/ZU)
Eingänge 2 externe Taster
Ausgänge 2 potenzialfreie Relaiskontakte (Wechsler)
Max. Kontaktbelastung
  Schaltspannung:
  Schaltstrom:
  Schaltleistung:		 AC
120V AC
1A
62VA
Max. Kontaktbelastung
  Schaltspannung:
  Schaltstrom:
  Schaltleistung:		 DC
50V DC
1A
30W
Betriebstemperatur -20 °C bis +60 °C
Abmessungen (B/L/H) 43,0/42,0/17,5 mm
Lieferumfang
  • Unterputz-Empfänger
  • Bedienungsanleitung
Ausführungen
Produktnummer Beschreibung
RCJ37E5002A0-K Unterputz-Empfänger, Easywave, 12-24VAC / 12-32VDC,
2x Wechsler, potenzialfrei, 2 Tastereingänge
Anschlussplan
TOTMANN, EIN/AUS, IMPULS
MOTORSTEUERUNG
EXTERNE TASTER
